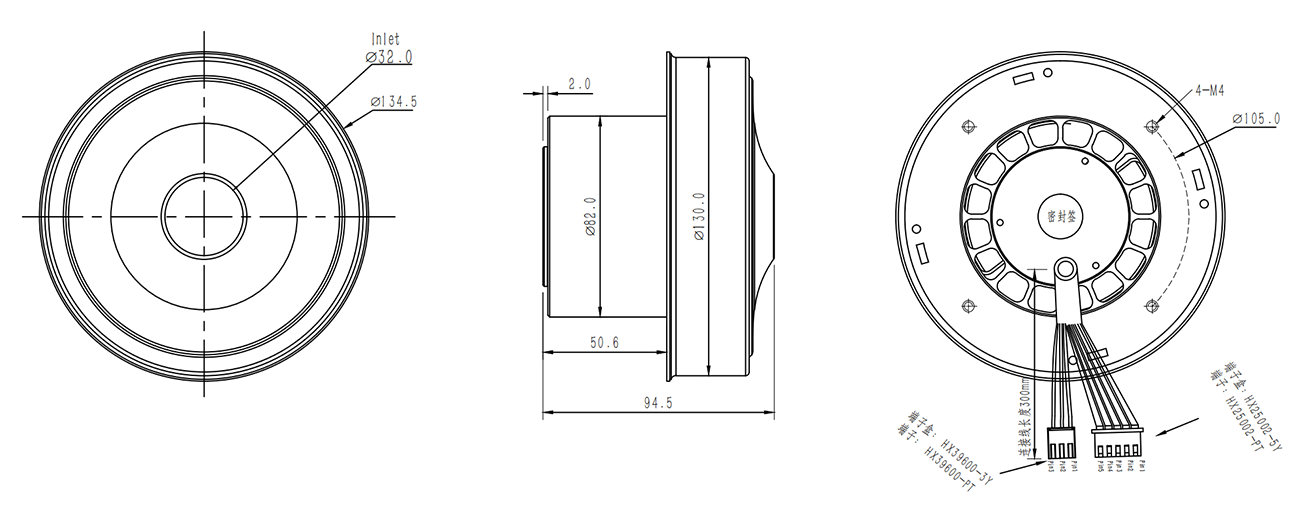

Пыласос-вентылятар з літый-іённым акумулятарам 48 В пастаяннага току

Бесшчоткавыя рухавікі могуць быць выраблены ў некалькіх розных фізічных канфігурацыях: у «звычайнай» (таксама вядомай як inrunner) канфігурацыі пастаянныя магніты з'яўляюцца часткай ротара. Тры абмоткі статара акружаюць ротар. У канфігурацыі outrnern (або з вонкавым ротарам) радыяльнае размяшчэнне паміж шпулькамі і магнітамі адваротнае; шпулькі статара ўтвараюць цэнтр (стрыжань) рухавіка, у той час як пастаянныя магніты круцяцца ўнутры навіслага ротара, які акружае стрыжань. Плоскі або восевы тып з патокам, які выкарыстоўваецца там, дзе ёсць абмежаванні па прасторы або форме, выкарыстоўвае пласціны статара і ротара, устаноўленыя тварам да твару. Outrunners звычайна маюць больш полюсаў, размешчаных па трыплеты для падтрымання трох груп абмотак, і маюць большы крутоўны момант пры нізкіх абаротах. Ва ўсіх бесшчоткавых рухавіках шпулькі нерухомыя.

Існуюць дзве распаўсюджаныя канфігурацыі электрычных абмотак; канфігурацыя «дэльта» злучае тры абмоткі адна з адной у трохвугольніку, і харчаванне падаецца на кожнае злучэнне. Канфігурацыя «зорка» (Y-вобразная), якую часам называюць абмоткай «зорка», злучае ўсе абмоткі з цэнтральнай кропкай, і харчаванне падаецца на астатні канец кожнай абмоткі.

Рухавік з абмоткамі, злучанымі ў трохкутніку, забяспечвае нізкі крутоўны момант на нізкай хуткасці, але можа даць больш высокую максімальную хуткасць. Злучаныя ў трохкутніку абмоткі забяспечваюць высокі крутоўны момант на нізкай хуткасці, але не такую ​​высокую максімальную хуткасць.

Нягледзячы на ​​тое, што эфектыўнасць значна залежыць ад канструкцыі рухавіка, абмотка «зорка» звычайна больш эфектыўная. У абмотках, злучаных па схеме «трохкутнік», на абмоткі, прылеглыя да кіраванага вываду, прыкладаецца палова напружання (у параўнанні з абмоткай непасрэдна паміж кіраванымі вывадамі), што павялічвае рэзістыўныя страты. Акрамя таго, абмоткі могуць дазваляць высокачастотным паразітным электрычным токам цалкам цыркуляваць унутры рухавіка. Абмотка, злучаная па схеме «зорка», не ўтрымлівае замкнёнага контуру, у якім могуць працякаць паразітныя токі, што прадухіляе такія страты.

З пункту гледжання кантролера, два тыпы абмотак можна разглядаць аднолькава.
